數控觸屏式壓管機是我們的新型主導產品，主要應用于工程機械、煉油化工、*路橋等行業的需要。具有結構緊湊，操作簡單，油路設計*，采用用螺絲固定模具更換方便，效率高，性能可靠，扣壓速度快等特點， 是集國內外同類產品之優點綜合設計制造的膠管總成生產加工設備，一年保修，指導操作應用，提供技術 ，配件，信息等方面的支持與服務。本公司為更加貼近客戶需求，現已經推出扣管機定制服務，可以按照客戶的需求定制高

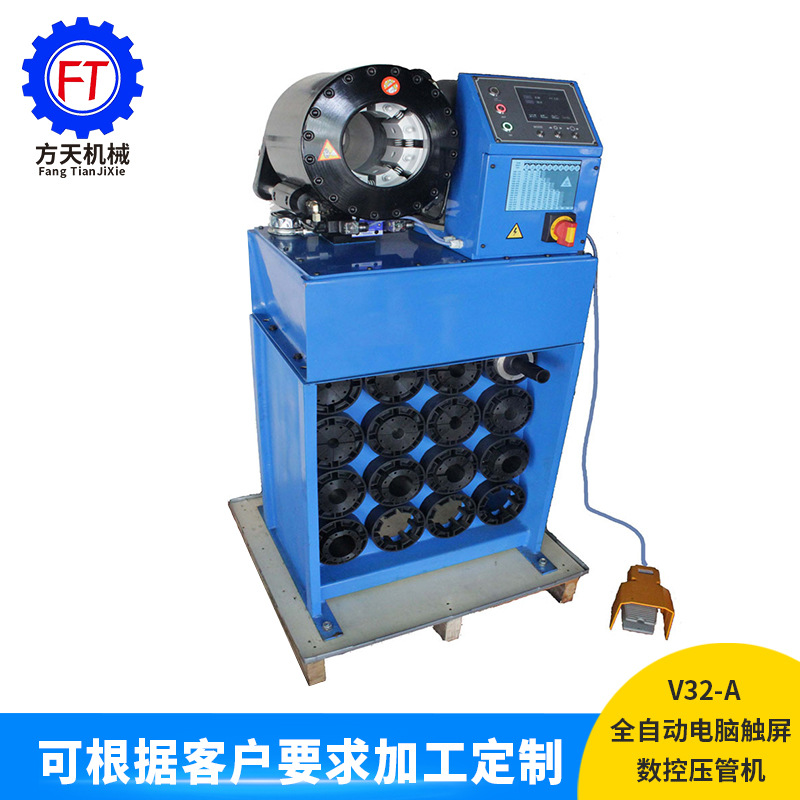

型號:V32-A
大油壓:31.5Mpa
收擴范圍:±68mm
電機功率:3kw
跟機模具.14-69
電壓:380v
扣壓控制精度:0.01mm
整機重量:300kg
外型尺寸(長×寬×高):650×400×1590mm
扣壓尺寸:14-75MM





配置： 西門子電機、意大利油泵、德國電磁閥、德國調尺、數控觸屏、模具拋光、高仿進口機閥體和進口一樣電器，專壓2寸6層高壓油管，液壓膠管，柱塞泵5MCY代替齒輪泵







模具型號	模具規格	使用范圍	模具長度	模具型號	模具規格	使用范圍	模具長度
32	10	10-12	55	32	39	39-45	75
32	12	12-14	55	32	45	45-51	90
32	14	14-16	55	32	51	51-57	90
32	16	16-19	55	32	57	57-63	100
32	19	19-22	55	32	63	63-69	110
32	22	22-26	70	32	69	69-74	110
32	26	26-30	70	32	74	74-78	110
32	30	30-34	70	32	78	78-87	110
32	34	34-39	75





方天JINFU全自動液壓壓管機 V32數控扣管機 液壓高壓油管扣壓機使用高壓柱塞油泵，壓力大，使用螺絲固定模具，扣壓效果好。本扣壓機為全自動型，外形設計科學新穎，內部電器配置安全可靠，模具用螺絲固定模具可滿足6層鋼絲管雙彎頭扣壓，并可進行點動、半自動批量生產操作。數控觸屏式壓管機是我們的新型主導產品，主要應用于工程機械、煉油化工、*路橋等行業的需要。具有結構緊湊，操作簡單，油路設計*，采用用螺絲固定模具更換方便，效率高，性能可靠，扣壓速度快等特點， 是集國內外同類產品之優點綜合設計制造的膠管總成生產加工設備，一年保修，指導操作應用，提供技術 ，配件，信息等方面的支持與服務。本公司為更加貼近客戶需求，現已經推出扣管機定制服務，可以按照客戶的需求定制高精度高質量的創新扣管機及模具定制服務！扣壓范圍在4mm—260mm的各類金屬管材扣壓機，空調管扣壓機，燃?xì)夤軌汗軝C(jī)，工程機械油管大口徑扣壓機，挖掘機械膠管扣壓機。





方天JINFU全自動液壓壓管機 V32數控扣管機 液壓高壓油管扣壓機 工廠直銷  高壓膠管壓管機質量保證，優惠價格，完善服務  品種多規格全  *減少代理費用。

本廠堅持誠信經營，質量，用戶*的原則。歡迎來圖，來樣，來函洽談業務。竭誠為各地用戶提供質量保證，優惠價格，完善服務。免費導選配材為次入行的顧客提供機器，配件，配套一站式服務，與免費咨詢開店搭配選購， 同時終身為顧客提供免費技術(免費教會壓管與平時工作過程中一對一的遠程指導)服務支持，各類型各種尺寸液壓膠管，接頭，品種齊全，需要請報價，運費按實際情況計算． 扣壓機的使用操作視頻,現學現會,買了我們公司扣壓機壓管機的顧客朋友們,如有不懂操作的,請索取教學視頻,本公司將會免費提供與相關技術支持.





本店已加入消費者保障服務，并提交保證金！所以賣家可以放心購買，不必?fù)?dān)心誠信問題！

本店鄭重承諾：同質價格低，同價質量好。物超所值 讓您買得放心，用得安心。謝謝各位的惠顧！





關于產品

本店所有出售產品均為本公司自主研發生產，直接發貨，無任何中間環節，價格實惠，質量保障服務周到。



關于圖片

本店所有出售產品均為本公司實物拍攝，因顯示和拍照引起的色差不是質量問題，請為實物為準，隨機配件、交期等事宜因產品而異，具體以實時洽談合同為準。



關于運輸

所有機械等重件產品均為物流運輸，與平臺簽訂合作協議，運輸安全有保障實時跟蹤準時到達，輕件發快遞。





關于售后

本廠所售機器均為“整機質保一年，終身維護”買家收貨時若發現問題，請拍照并及時與本司人員，給予解決。





關于發票

經一出價均為不含稅運，具體事宜以洽談合同為準，安全考慮發票另行以快遞寄出。



選擇我們的優勢
1.有我們自己的實體工廠，客戶隨時可以過來參觀、試壓;
2.有自己專門的研發、生產、銷售、售后團隊，生產銷售一條龍服務，直接面向客戶，使溝通更快更準確、價格更實惠、售后更有保障;
3.總公司設立于中國臺灣，不斷引進*的液壓技術和采購進口配件的交期、價格、質量?jī)?yōu)執;
4.設計人性化性，使得操作更安-全、效率更高，質量穩定，工藝到位，做工精細，外觀精美，啤喉機系列產品出廠前通過品質嚴格把關并多次調試OK后方可出廠;
5.良好口啤和老客戶的不斷引進，是我司不斷增加銷量的原因;
6.本司啤喉機種類多有國產中端型、GAO端型，進口型，專業出口型，充分滿足了廣大客戶對壓管機不同質量要求的需求，只你有所需;
7.所有啤喉機系列產品操作簡單，有半自動、全自動操作方式，也可另加腳踏裝置;





基本說明

全自動壓管機 全自動數控觸摸屏壓管機 電腦觸摸屏控制油管壓管機型號： DX68,DX69,DX90,V32,SP32,SP52,SP69,P20,P30,JFY-85,常規有1.5寸/2寸 扣壓管徑6-51mm現貨供應。壓管機又叫啤管機，扣管機，啤油喉。該壓管機是在壓力作用下使金屬接頭產生變形，從而平穩、地扣壓在膠管上的設備、如（液壓機械、注塑機、挖機、裝載機、吊機、汽車空調管）,是液壓機械廠,挖機維修點的必選設備。本扣管機模塊采用雙斜面設計，扣壓力加大，壓管無錐度，使用壽命長，低噪音，具有體積小，重量輕，功能多，開?？?，易操作，好維修等優點。本機自1999年開始投入市場,2年內故障率不到1%,是一款性能穩定,簡單易用,經濟型的壓管機.





壓管機扣壓機，壓管機如按使用功能可區分為液壓高壓管壓管機，剎車管壓管機，空調管壓管機，動力管壓管機機等，如按機械機構可分為直筒式壓管機，雙柱式壓管機，開口式壓管機，C型式壓管機，如按控制方式可分為機電式壓管機，PLC式壓管機，數控式壓管機。廠家銷售各種規格型號的油管接頭，品種多、規格全 。源自中國臺灣*的制程技術， 質優價實以品質獲取市場信任  產品遍布30多個省市自治區，出口國外。






常用壓管機參數規格

1.5寸高壓油管壓管機產品技術參數如下：
1．壓管通徑：Φ6~38mm(大1.5英寸,小2分)
2．電機功率：2.2KW
3．額定電壓:三相AC380V或單相AC220V
4．高油壓:31.5Mpa
5．油泵流量:2.5ML/REV
6．大扣壓力:≥3000KN
7. 隨機配套模具: 1/4  3/8  1/2  5/8  3/4  1″ 1,1/4  1,1/2
8. 外型尺寸:700mm*400mm*700mm(L*W*H)
9. 整機重量(不含油):150KG
10.可裝50升48#液壓油.



2寸高壓膠管壓管機 產品技術參數如下：
1．壓管通徑：Φ6~Φ51mm(大2英寸,小2分)
2．電機功率：2.2KW
3．額定電壓:三相AC380V或單相AC220V
4．高油壓:31.5Mpa
5．油泵流量:2.5ML/REV
6．大扣壓力:≥3000KN
7. 隨機配套模具: 1/4  3/8  1/2  5/8  3/4  1″ 1,1/4  1,1/2  2″
8. 外型尺寸:700mm*400mm*700mm(L*W*H)
9. 整機重量(不含油):200KG
10.可裝50升48#液壓油.

本機床附帶8副模具，可根據不同規格膠管的扣壓加工。

油管接頭通徑：Φ6~Φ51mm(大2英寸,小2分)

油管接頭油管常用規格1/4  3/8  1/2  5/8  3/4  1″ 1,1/4  1,1/2  2″

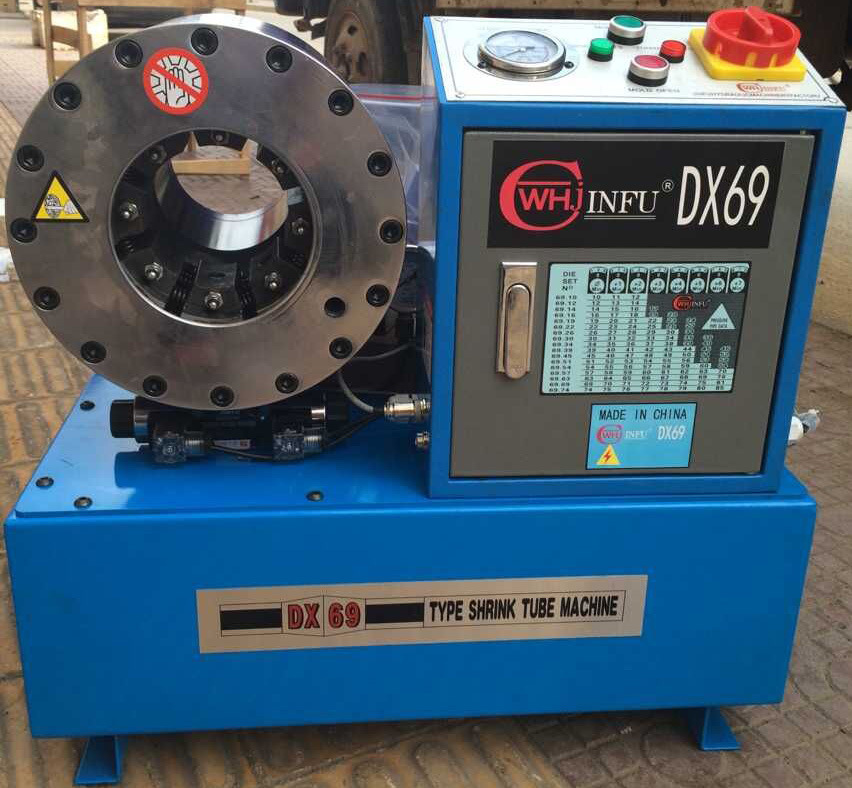

DX-68/69型壓管機技術參數



扣壓膠管通徑范圍(Max hose ID):        6 ~ 51mm



扣壓力(Theoretical Crimping Force)： 360Ton



模具收擴(Die Opening & Closing)：     +/-25mm



大張口(Opening without dies)：       136mm



電機功率(Motor Size)：                3Kw



電源(Electrical Requirement)：         380V/50Hz-3Ph ~ 220V/50Hz-1Ph



張合全程總耗時(Full Crimping Cycle)    20S



扣壓控制精度(Accuracy)：             0.02mm



扣壓后產品不圓度(Un-even)：          ≤0.1mm



整機重量(Weight)：                   200Kg



模具規格(Die-sets)：              15 19 23 27 31 36 41 47 53* 58* 67*



外型尺寸(長×寬×高) Dimensions：      650×450×650mm



扣壓膠管通徑范圍(Max hose ID):        6 ~ 51mm



扣壓力(Theoretical Crimping Force)： 360Ton

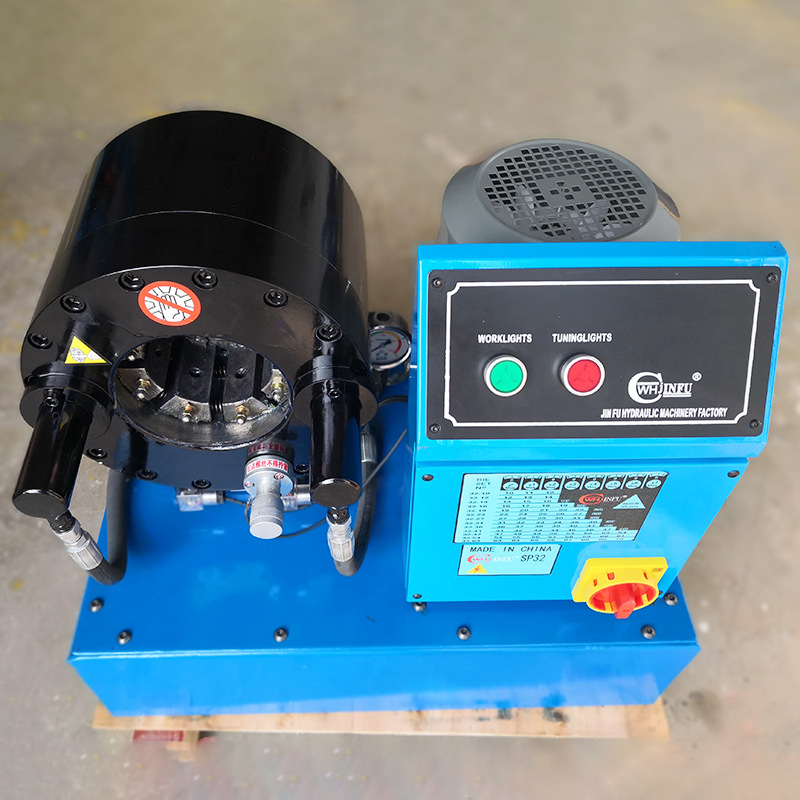

SP32型壓管機技術參數



模具收擴(Die Opening & Closing)：     +/-25mm



大張口(Opening without dies)：       136mm



電機功率(Motor Size)：                3Kw



電源(Electrical Requirement)：         380V/50Hz-3Ph ~ 220V/50Hz-1Ph



張合全程總耗時(Full Crimping Cycle)    20S



扣壓控制精度(Accuracy)：             0.02mm



扣壓后產品不圓度(Un-even)：          ≤0.1mm



整機重量(Weight)：                   200Kg



模具規格(Die-sets)：                 15 19 23 27 31 36 41 47 53* 58* 67*



外型尺寸(長×寬×高) Dimensions：      650×450×650mm

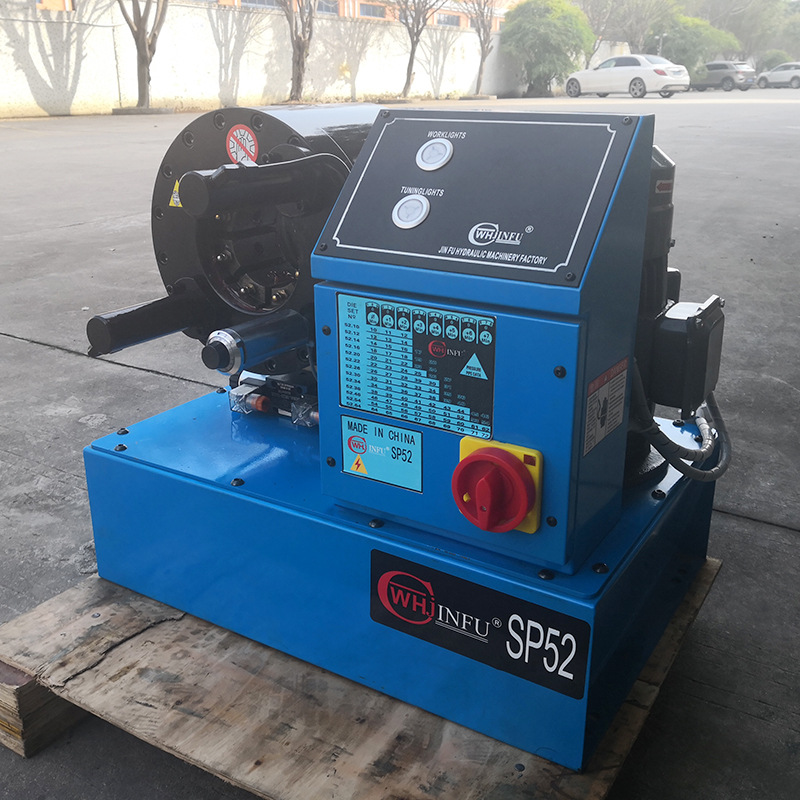

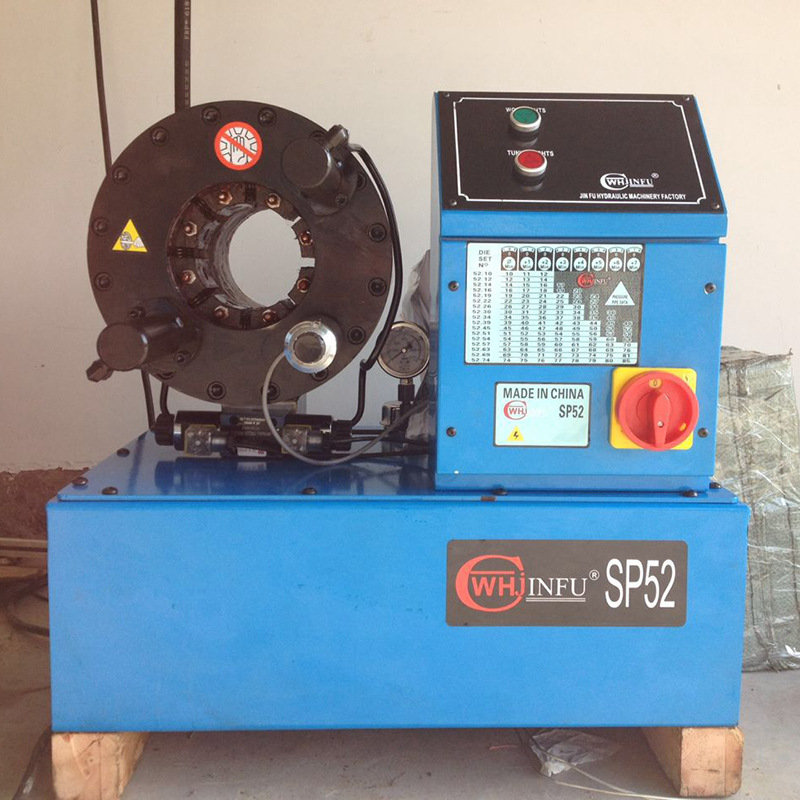

SP52型壓管機技術參數



模具收擴(Die Opening & Closing)：     +/-25mm



大張口(Opening without dies)：       136mm



電機功率(Motor Size)：                3Kw



電源(Electrical Requirement)：         380V/50Hz-3Ph ~ 220V/50Hz-1Ph



張合全程總耗時(Full Crimping Cycle)    20S



扣壓控制精度(Accuracy)：             0.02mm



扣壓后產品不圓度(Un-even)：          ≤0.1mm



整機重量(Weight)：                   200Kg



模具規格(Die-sets)：                 15 19 23 27 31 36 41 47 53* 58* 67*



外型尺寸(長×寬×高) Dimensions：      650×450×650mm

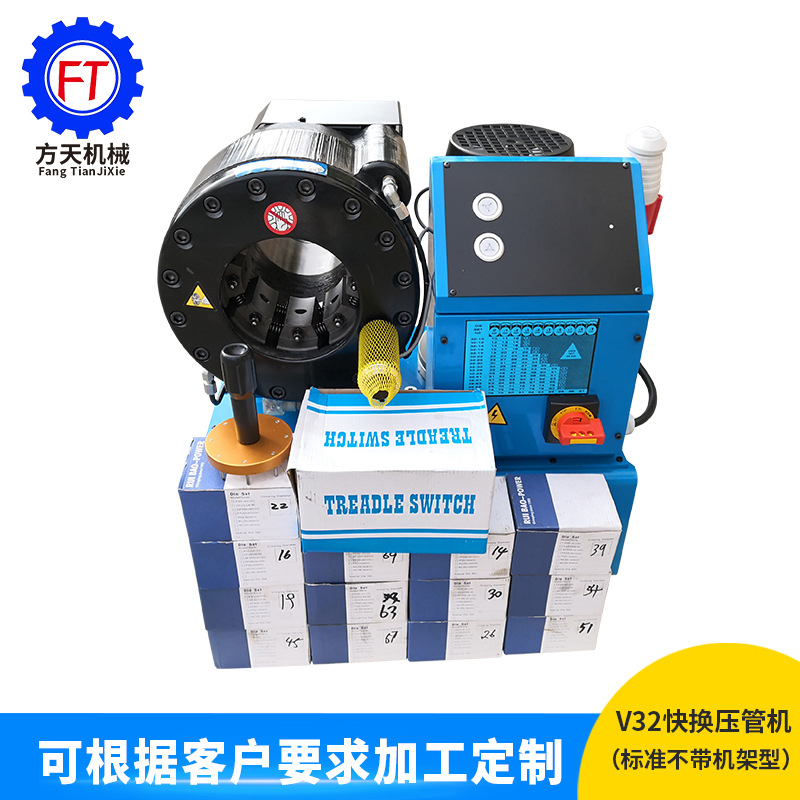

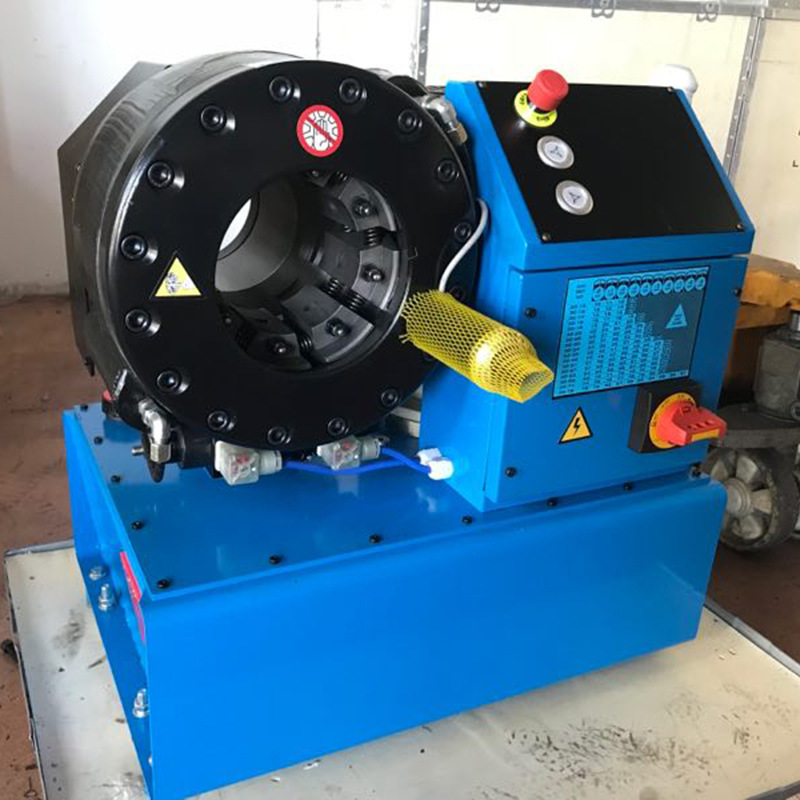

V32快換壓管機技術參數(Technical Specification)
扣壓膠管通徑(Max.Hose ID): 2.5寸
扣壓力(Max Crimping Force)： 600T
模具收擴(Die Opening & Closing)： 26mm
張口(Opening Without Dies)： 132mm
電機功率(Motor)： 3Kw
電源(Voltage)： 380V/50Hz 220V/50Hz通用
張合全程總耗時(Full Crimp Cycle)：6S
扣壓控制精度(Accuracy)： 0.01mm
扣壓后產品不圓度(Un-even)： ≤0.1mm
整機重量(Weight)： 300Kg
配送模具(Die-sets)： 13套(6-64mm即2分-2.5寸)
外型尺寸(Dimensions)： 600*840*1300
包裝尺寸 650*300*640/750*650*700
重量 約300KG













DX90技術參數(Technical Specification)
扣壓膠管通徑(Max.Hose ID): 2寸
扣壓力(Max Crimping Force)： 450T
模具收擴(Die Opening & Closing)： 25mm
張口(Opening Without Dies)： 114mm
閉合(Minimum closure) 90mm
電機功率(Motor)： 3Kw
電源(Voltage)： 380V/220V-50HZ
張合全程總耗時(Full Crimp Cycle)：10S
扣壓控制精度(Accuracy)： 0.01mm
扣壓后產品不圓度(Un-even)： ≤0.1mm
配送模具(Die-sets)： 10套（2分-2寸）
外型尺寸(Dimensions)： 750×500×750mm
包裝尺寸 820*550*880
凈重 250KG
毛重 280KG



方天JINFU液壓壓管機 全自動壓管機 國產高仿芬寶V32數控壓管機適用范圍

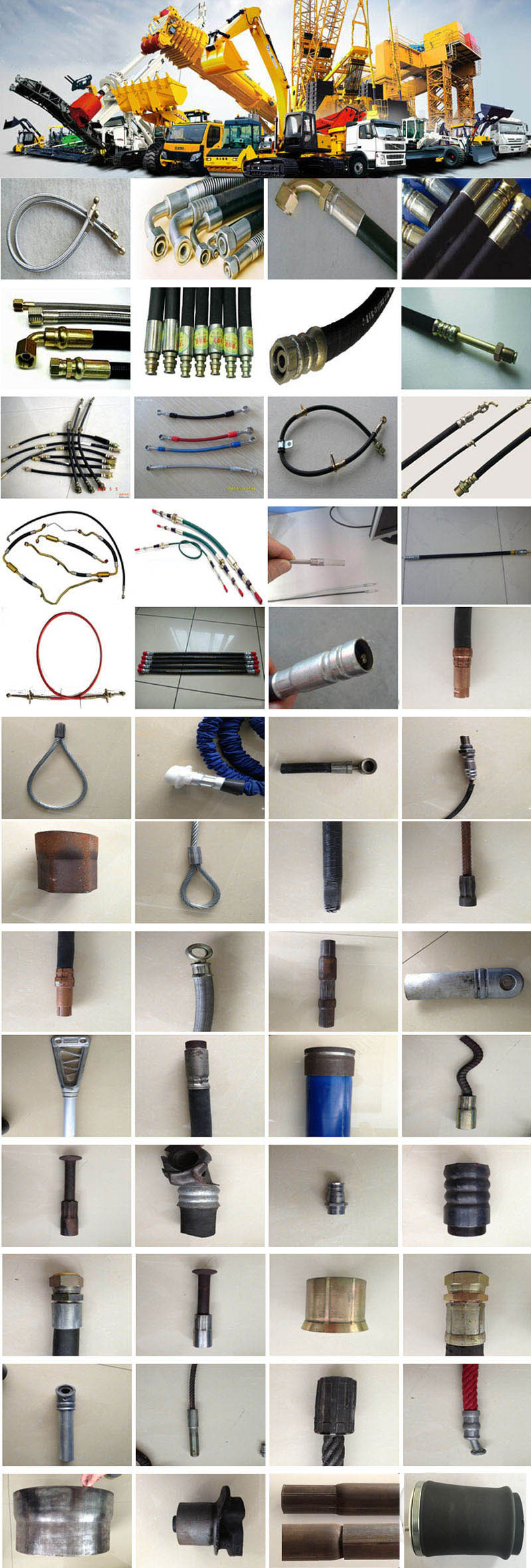

高壓膠管壓管機適用于各類機械高低壓油管、氣管、水管、電纜接頭、汽車空調管、汽車動力轉向管、機油管、汽油供油管，以及建筑配件、日用熱水氣管的扣壓，廣泛用于車輛、高壓油管壓管機高壓油管壓管機工程機械、液壓機械、焊割設備等行業。











工作原理

柱塞泵安裝于油箱內浸泡在液壓油里達到科學散熱*的設計目的，柱塞泵在電機驅動下，輸出液壓油，推動扣壓油缸內的柱塞運動，致使模座徑向收縮，實現模具對膠管接頭外套的擠壓。當收縮量達到千分尺預定值時，擠壓自動停止，電磁換向閥換向后，油缸內的柱塞反向運動，模具隨之張開，扣壓膠管完成。



安裝調試

搬運：壓管機適宜采用叉車搬運，并以壓管機底部受力，壓管機嚴禁倒置。特別添加抬手，方便沒有叉車的用戶隨意搬置。嚴禁搬抬壓管機頭及電機、電器箱部位。

安裝：壓管機需水平放置在穩固的地基上，并作接地處理。
注油：打開油箱蓋，油箱中加入46液壓油到油位表2/3位置。

接電：將電源線接在壓管機規定的電源上，啟動電機觀察轉向，電機轉向應與電機所標方向一致。如果電機轉向和所標方向不一致，請調換其中兩根火線位置。

千分尺：用于調節扣壓膠管收縮量的大小，逆時針半周多壓進1mm，順時針半周少壓進1mm。

壓力調整：壓管機系統大壓力為31.5Mpa，靠溢流閥調整，順時針調整壓力增大，逆時針調整壓力減小（出廠時已調好，可以自行調整）。模具張開速度調整：模具張開速度的快慢，由分流閥控制，順時針調整，張開速度加快，逆時針調整，張開速度減慢，但張開速度過快會使噪音增大，佳值不大于10Mpa（出廠時已調好可以自行調整）。



扣壓操作

1. 壓管機初次使用時應空載扣壓20~30次，觀察各部位均正常后方可使用。
2. 壓管機在冬季使用時應空載扣壓20~30次，以使油溫增高一些。
3. 按下張開按鈕，模座張開后，根據所扣壓膠管規格選用相應的模具安裝在模座上，并調整千分尺刻度。
4. 把套好接頭的膠管置于壓管機頭內適當位置，使得一次扣壓全部長度。
5. 按下扣壓按鈕執行扣壓操作，直至壓管機頭停止扣壓自動張開模具為止。
壓管試?yán)x使用模具參照所扣壓的塑膠管，如扣壓后不滿意，微調千分尺后扣壓下一根膠管?？蹓耗z管接頭時：扣壓尺寸過多，膠管內膠層被壓斷，造成漏油；扣壓尺寸太少，造成漏油和被油壓沖脫接頭。務必掌握合理扣壓度，以接頭芯子內孔收縮度為準。



注意事項

1.扣壓時要盡可能將接頭置于模具中心，不要壓在六角螺母上。
2.防止工具和其他異物進入壓管機頭內。
3.每次在工作完畢后使八塊模座張開到大程度，這樣可使彈簧處于張開狀態保養好彈簧，油缸也處于泄壓狀態延長油封的壽命。

維護保養

1.油箱的液壓油超過液壓油廠商規定時效應更換，或者目視油位表，如果液壓油已氧化偏黑了要更換。

2.經常往模座移動面抗磨潤滑油。

3.非壓管機工作時間，請蓋好防塵罩防止雜物掉入模座內



使用說明

1)加好液壓油，使用46號抗磨液壓油30公斤。
2)接好電源.
3)安裝好你所需要的模具。
4)電機開關控制電動機。
5)啟動開機后看電動機是否順時針?lè)较蜻\(yùn)轉。
6).微調應與進退開關配合使用，向順時針?lè)较蛐D(zhuǎn)即大，反之即小，然后再按一下進退按鈕，即停止工作。
7)進退開關的“合模”為縮小，“開模”為退開
8)客戶要拆裝磁吸開關清洗，按照我公司的線路圖安裝。（如擅自更改顏色及拆裝，不遵守線路圖裝置，本公司一律不負責保修）



售后服務

    1、負責所供設備的指導安裝調試。
    2、提供需方設備維護人員培訓。
    3、對所售設備提供一年保修（易損易耗件除外）、終生維修。
    4、為用戶建立計算機管理檔案，定期回訪。
    5、設立顧客滿意，隨時接受用戶咨詢。
    6、分布在各地的售后服務人員將即時解決用戶使用中產生的問題。



?
