1.產品概述：

SK780X型壓差旁通平衡閥是一款利用管道自身液壓為驅動源的隔膜式水力控制

閥。通過平衡分、集水器（供、回水管）間的壓差保證空調冷凍、供暖系統中機組的

流量基本恒定、水泵運行工況穩定，避免個別支路流量的改變對其他支路流量產生影

響，有利于空調暖通系統運行的穩定性，保證流過冷凍機組（鍋爐）的流量滿足額定

流量要求，保障冷凍機組（鍋爐）的安全、高效運行。

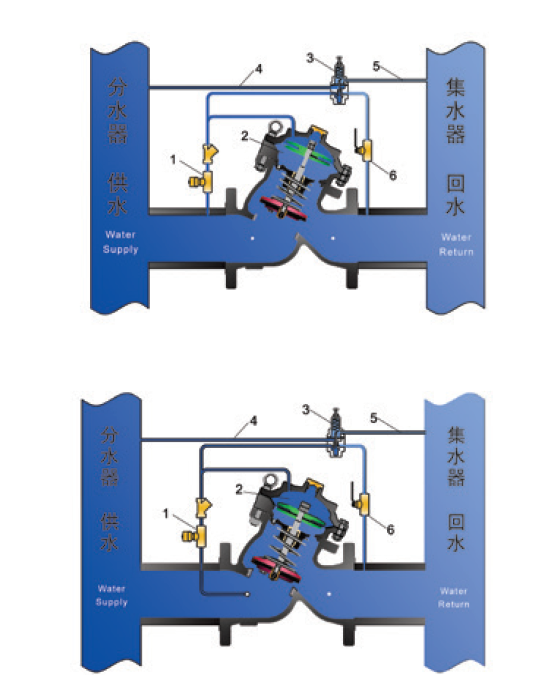

2.工作原理：

SK780X型壓差旁通平衡閥由壓差平衡導閥、針型閥（或球閥）、小型過濾器、球

閥等組成。

SK780X型壓差旁通平衡閥并聯于分、集水器（供、回水管）間，水流由分水器

（供水管）從閥門進水口連續地通過針型閥（或球閥）(1)進入上控制腔(2)，導閥(3)

分別通過導管(4)和導管(5)接入分、集水器（供、回水管），感應兩邊壓力，根據兩邊

不同時段的壓力差控制導閥(3)的開度。壓差較高則導閥(3)開啟度增大，上控制腔(2)

內壓力相對減小，則主閥開度增大，旁通管水流增大、彌補用戶端流量的不足，平衡

整個系統流量；壓差較低則導閥(3)在彈簧的作用下開啟度減小，上控制腔(2)內壓力

增大，則主閥開度減小，旁通管水流減小、彌補用戶端流量的不足，平衡整個系統流

量。

3.產品特性及優勢：

• 系統壓力驅動——閥門獨立操作、利用管道能源，節能環保；

• 雙腔式設計——能源消耗低，啟閉平穩、無壓力波動，膜片有依托受到良好保護；

• 觸角式感應導管——壓差平衡導閥的觸角式導管4和5，分別接入分、集水器（供、

回水管），導閥感應更加靈敏、可靠，調節準確；

• 內部節流孔——主閥下控制腔與閥后出口連通的內部節流孔可使閥門反應更加平

緩，保持閥后穩定，避免管道振動及噪音；

• 直流式流道——閥門采用直流式流道設計，閥門全開時流道有效過流面積相當于閥

門公稱通道面積、流通能力強、水流損失小，流道設計合理，不易產生紊流、湍流

等有害流態，減少汽蝕危害；

• 長節距導向——閥桿運動采用長節距導向，閥桿運動平穩、無間隙卡阻；

• 自平衡功能——閥瓣與閥桿連接采用大間隙配合，閥瓣在垂直于閥桿的平面上有一

定的自由度，能自動平衡由于加工或裝配誤差造成閥座密封面與閥桿不垂直的缺

陷，實現密封面的完好配合，達到零泄漏，即可減動壓又可減靜壓；

• 高球化率鑄造（球化率90%以上）——閥門原廠鑄造，采用*的高球化率冶金技

術鑄造，內在、外在質量均嚴格控制，隨爐試棒、材質資料，可溯追蹤；

• 內外高效防腐——閥門內件由不銹鋼、銅合金、優質橡膠等不銹材質組成，閥門內

腔表面和外表面均進行環氧樹脂熱固性粉末噴涂，無毒、無嗅、無味。閥門整體符

合GB/T17219-2001《生活飲用水輸配水設備及防護材料的安全性評價標準》的要求。

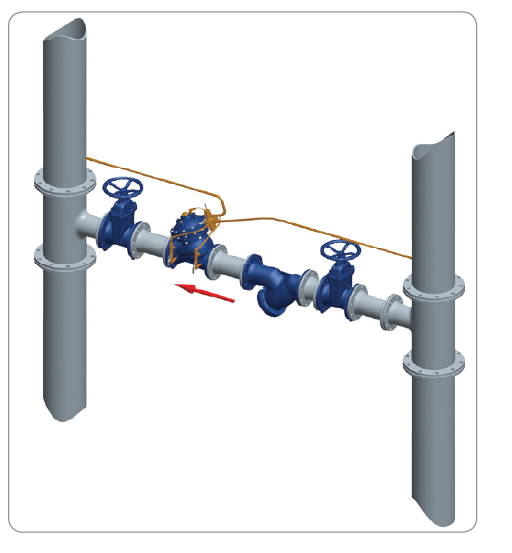

4.典型安裝示意圖：

5.調試注意事項：

a. 壓差旁通控制閥在出廠前已經經過初步調試，但在系統運行時仍需根據不同設定值

進行再次調試；

b. 通過觀察分、集水器（供、回水管）上的壓力表，根據設定的壓差值調整導閥(3)，

調節導閥頂部的調節螺釘，順時針旋轉時壓差增加，逆時針旋轉時壓差加減小，根

據設定的壓差值進行調節，調好后擰緊鎖緊螺母，此時壓差就會保證在設定的壓差

值，而不論管道的壓力變化如何；

c. 主閥的動作速度可由針型閥（球閥）進行調整，正常情況下出廠前已經調好，不需

要進行調整。

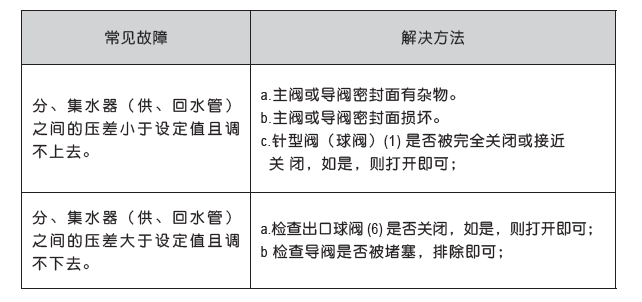

6.常見故障及解決方法：
